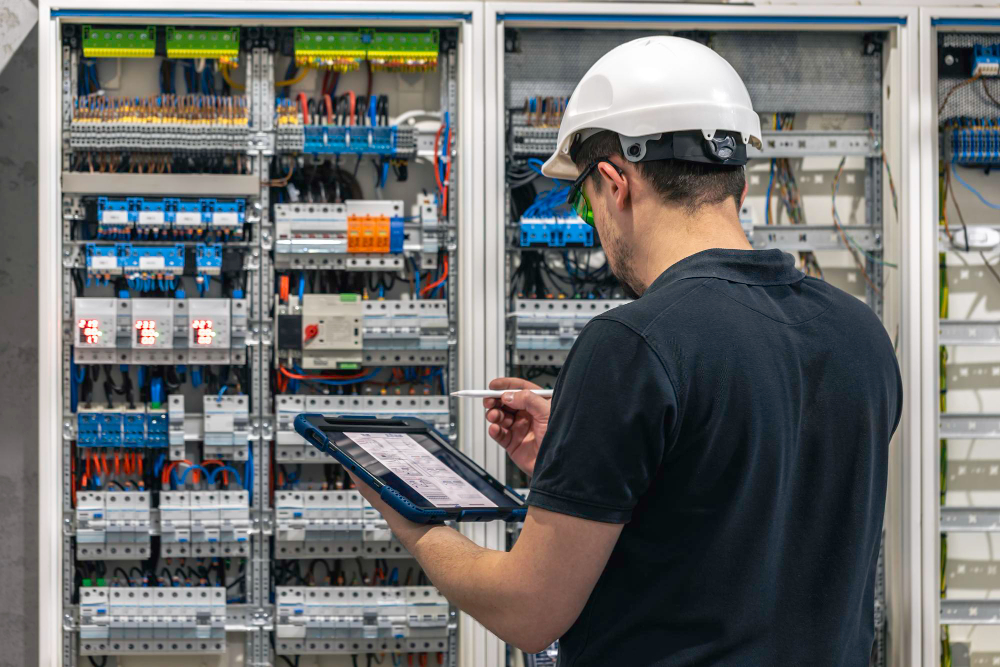

O quadro de distribuição elétrica é um dos componentes mais importantes de qualquer instalação elétrica, seja em residências, comércios ou indústrias. Ele é responsável por receber a energia proveniente da concessionária e distribuí-la de forma organizada e segura para os diferentes circuitos do imóvel.
Além de facilitar o controle da instalação, o quadro de distribuição protege pessoas e equipamentos contra sobrecargas, curtos-circuitos e outras falhas elétricas. Por isso, entender seu funcionamento é fundamental para garantir segurança, eficiência e facilidade na manutenção do sistema elétrico.
O que é um quadro de distribuição elétrica?
O quadro de distribuição elétrica é uma estrutura que concentra os dispositivos responsáveis por controlar e proteger os circuitos elétricos de um imóvel.
Cada circuito alimenta uma área ou grupo específico de equipamentos, como:
- Iluminação.
- Tomadas.
- Chuveiro elétrico.
- Ar-condicionado.
- Forno elétrico.
- Equipamentos de alta potência.
Essa divisão permite que cada circuito funcione de forma independente, facilitando o gerenciamento da instalação.
Como funciona o quadro de distribuição elétrica?
Após a entrada de energia no imóvel, a eletricidade passa pelo quadro de distribuição.
Nesse ponto, ela é direcionada para diferentes circuitos, cada um protegido por dispositivos específicos.
Caso ocorra uma sobrecarga ou curto-circuito em um dos circuitos, apenas aquele trecho da instalação é interrompido, enquanto os demais continuam funcionando normalmente.
Essa organização aumenta a segurança e facilita a identificação de problemas.
Quais são os principais componentes?
O quadro de distribuição reúne diversos dispositivos que trabalham em conjunto.
Entre os principais estão:
- Disjuntor geral.
- Disjuntores dos circuitos.
- Barramentos.
- Barramento de aterramento.
- Barramento de neutro.
- Dispositivo DR.
- Dispositivo DPS.
Cada componente possui uma função específica para proteger a instalação elétrica.

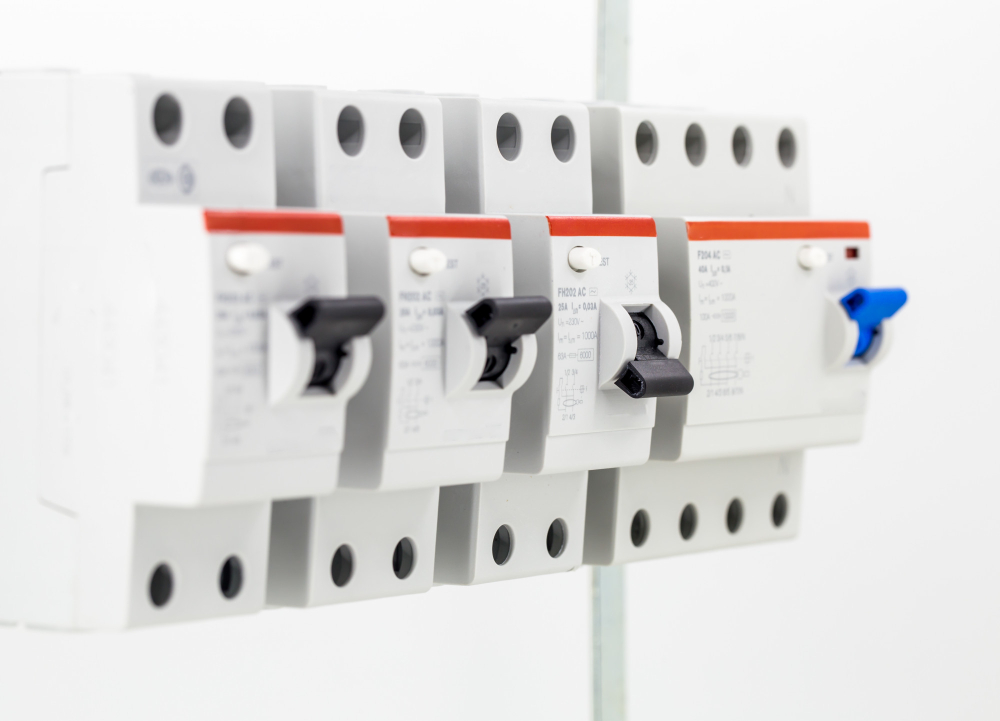

Qual é a função dos disjuntores?
Os disjuntores são responsáveis por interromper automaticamente o fornecimento de energia quando identificam uma corrente elétrica acima do limite suportado pelo circuito.
Isso ajuda a prevenir:
- Superaquecimento dos cabos.
- Curto-circuito.
- Danos aos equipamentos.
- Riscos de incêndio.
Após a identificação e correção do problema, o disjuntor pode ser religado.
O que é o DR?
O Dispositivo Diferencial Residual (DR) é um equipamento de proteção voltado principalmente para a segurança das pessoas.
Ele identifica pequenas fugas de corrente elétrica e desliga rapidamente o circuito, reduzindo significativamente o risco de choques elétricos.
Por esse motivo, sua utilização é recomendada em diversos ambientes, especialmente áreas úmidas, como banheiros, cozinhas e áreas de serviço.
Para que serve o DPS?
O Dispositivo de Proteção contra Surtos (DPS) protege os equipamentos elétricos contra picos de tensão causados por descargas atmosféricas ou oscilações na rede elétrica.
Ele ajuda a preservar aparelhos como:
- Computadores.
- Televisores.
- Geladeiras.
- Sistemas de automação.
- Equipamentos eletrônicos sensíveis.
Sua instalação é cada vez mais comum em imóveis residenciais e comerciais.
Por que dividir os circuitos?
Separar a instalação em diferentes circuitos oferece diversas vantagens.
Entre elas:
- Maior segurança.
- Facilidade na manutenção.
- Melhor distribuição da carga elétrica.
- Menor risco de sobrecarga.
- Identificação mais rápida de falhas.
Além disso, equipamentos que consomem muita energia, como chuveiros e aparelhos de ar-condicionado, normalmente possuem circuitos exclusivos.
Como escolher um quadro de distribuição?
A escolha depende das características da instalação elétrica.
Alguns fatores importantes incluem:
- Quantidade de circuitos.
- Potência instalada.
- Espaço para futuras ampliações.
- Tipo de imóvel.
- Normas técnicas aplicáveis.
Dimensionar corretamente o quadro evita limitações caso seja necessário adicionar novos circuitos no futuro.
Quais cuidados são importantes?
Para garantir o funcionamento adequado do quadro de distribuição elétrica, alguns cuidados devem ser adotados.
Entre eles:
- Utilizar componentes certificados.
- Respeitar o dimensionamento dos circuitos.
- Evitar adaptações improvisadas.
- Manter o quadro identificado.
- Realizar inspeções periódicas.
- Contar com profissionais qualificados para instalações e manutenções.
Essas medidas aumentam a segurança da instalação e reduzem o risco de falhas.
Quando o quadro deve ser substituído?
Alguns sinais podem indicar a necessidade de modernização da instalação.
Entre eles:
- Disjuntores desarmando frequentemente.
- Aquecimento excessivo.
- Falta de espaço para novos circuitos.
- Componentes antigos ou danificados.
- Reformas que aumentaram o consumo de energia.
Nessas situações, uma avaliação técnica é fundamental para verificar se o quadro atende às necessidades atuais do imóvel.
Um sistema organizado garante mais segurança
O quadro de distribuição elétrica é o centro de controle da instalação elétrica e desempenha um papel essencial na proteção dos circuitos e dos equipamentos. Quando corretamente dimensionado e equipado com dispositivos como disjuntores, DR e DPS, ele contribui para uma instalação mais segura, eficiente e preparada para atender às demandas do imóvel. Além de facilitar futuras manutenções, um quadro bem organizado ajuda a reduzir riscos e aumenta a confiabilidade de todo o sistema elétrico.
